Переменные резисторы: характеристики, принцип и режимы работы, сферы применения
Предназначение переменных резисторов — управление режимами работы аппаратуры. Обычно они устанавливаются на лицевых панелях устройств, а также на отдельных панелях настройки или регулировки. Реже монтируются на печатные платы или модули. Есть механические устройства, которые в своем составе содержат переменные резисторы. С их помощью удается перевести механические воздействия в аналоговые электрические величины.
Характеристики переменных резисторов
Переменные резисторы имеют следующие основные характеристики:
- максимальное сопротивление;
- процентное значение погрешности;
- максимальное напряжение;
- температурный коэффициент сопротивления;
- уровень шумов в процессе регулирования.
Также они классифицируются функцией линейности, конструкцией устройства, количеством секций, числом отводов от токопроводящего слоя, наличием выключателей. Линейка параметров сопротивления переменных резисторов очень большая, может составлять от единиц Ом, до сотен мегаом. Значение указывается на корпусе изделия непосредственно или сокращенной кодовой надписью. Маркировка переменных резисторов обозначает серию разработки или материал токопроводящего слоя, тип линейности его сопротивления и процент отклонения от номинала. Другие характеристики переменного резистора указаны в технической документации для конкретной модели.

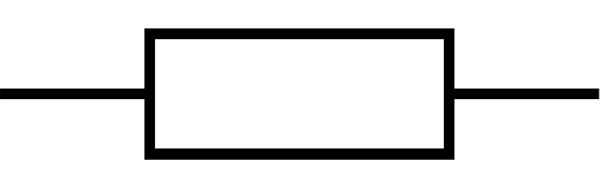

Устройство и принцип работы переменного резистора
Вне зависимости от конструкции устройства, требуемое изменение сопротивления, осуществляется механическим перемещением или поворотом рукоятки. С ней связан ползунок, являющийся токоотводом (электрической щеткой) от общего токопроводящего резистивного слоя, сопротивление которыми неизменно. В некоторых конструкциях есть дополнительные отводы от определенных мест резистивного слоя.
Поворачивая или передвигая рукоятку управления изменяется положение токосъемного контакта относительно остальных выводов. В спаренных, строенных или счетверенных конструкциях ползунки перемещаются по идентичным токопроводящим слоям совместно либо раздельно. Подобного типа конструкции часто применяются в стереофонической, а также квадростереофонической аппаратуре, где требуется синхронная регулировка параметров в нескольких каналах одновременно.
Сфера применения переменных резисторов
С помощью переменных резисторов легко реализуется изменение параметров:
- громкости звука, тембра;
- яркости, цвета освещения, контрастности изображения;
- частоты генератора или периодов времени переключателя.
Применение ограничивается эксплуатационным ресурсом, который обусловлен, в основном, механическим стиранием токосъемной щетки и резистивного слоя. Современная электроника может иметь цифровое управление. Однако такая аппаратура требует использования программных средств и высоко интегрированных компонентов. Применение переменных резисторов позволяет значительно упростить систему управления и регулировки. Также эти устройства могут использоваться в цифровых схемах контроля и регулирования.
