Как восстановить переменный резистор

Переменные резисторы содержат контактные лепестки, которые при интенсивной эксплуатации подвергаются износу. Также при воздействии агрессивных факторов окружающей среды возможно окисление токопроводящего слоя. Это приводит к сбоям в работе компонента, к появлениям собственных шумов. Существует несколько методов, как восстановить работоспособность переменного резистора.

Как восстановить переменный резистор

Замена переменного резистора не всегда возможна из-за большого разнообразия существующих конструкций и форм. Зато в значительной степени продлить срок эксплуатации имеющихся пассивных компонентов можно путем их восстановления.

Разборка переменного резистора

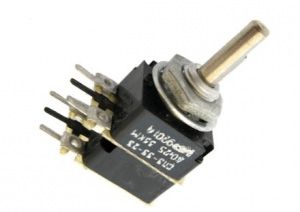

Иногда снятие защитного кожуха с переменного резистора возможно без выпаивания его из схемы. Приборы ползункового типа СП-3-23, поворотные СП3-33 и их аналоги имеют заклепки. Их придется срезать или срубить для того, чтобы разобрать такие резисторы. Пластиковые «заклепки» (запайки) полностью срезать не стоит, необходимо аккуратно обрезать только утолщения.

В приборах СП-1, СП-3 и им аналогичных сборка осуществлена лепестками, которые следует осторожно отогнуть. На оси имеется стопорное кольцо, которое извлекается круглогубцами.

Следует знать: При снятии оси с токосъемными лепестками следует быть внимательным. В отверстии лепестка имеется крошечная деталь — токосъемная щетка в виде стержня со шляпкой. Она фиксируется лепестком в рабочем положении, при извлечении стопорного кольца, этот элемент может выпасть. Деталь изготавливается из графита. При ее стирании нарушается работоспособность устройства. Взять такую деталь можно из неисправного аналога.

Очистка слоя

Чтобы починить переменный резистор не следует использовать растворители или другие химические вещества, кроме спирта. Впрочем, и это необязательно. Резисторный слой хорошо и безопасно чистится обычным ластиком.

Сборка

После очистки графитового слоя, лепесток с токопроводящей щеткой, если она не стерта, устанавливают в немного смещенном положении. Для этого его необходимо слегка подогнуть в сторону, чтобы новая траектория движения щетки не совпадала с прежней. Если на резисторном слое есть повреждения или подгорания, то их следует оставить или осторожно затереть мелкой наждачкой.

Советы применения графитовых карандашей не приведут к надежным результатам. Нанесенный таким образом материал быстро осыплется и может привести к окончательной порче резистора.

Новое положение движения токосъемной щетки не должно попадать на поврежденный участок, если такой имеется. Если это невозможно, то уже не ответ на вопрос «Как восстановить переменный резистор?» будет отрицательным — прибор подлежит замене.

Сборка устройства производится в обратной последовательности. Срезанные заклепки можно изготовить из проволоки подходящей толщины:

• алюминиевой;
• медной.

Пластиковые элементы крепления запаиваются паяльником. Если они срезаны, то можно использовать силиконовый термоклей.

Использование несложных советов помогает значительно продлить срок службы устройства. Однако, в некоторых случаях отремонтировать переменный резистор невозможно, тогда его приходится менять. Компания «ЗУМ-СМД» предлагает переменные резисторы оптом в огромном ассортименте. Из нашего каталога легко выбрать нужную модель, которая будет соответствовать электрическим характеристикам, подходить по типу, форме и габаритам.
