Реле времени: устройство и принцип работы

Для устройств автоматики применяют реле времени с циклическим принципом работы или с определенными временными задержками. Модуль такого реле может быть установлен непосредственно в корпусе прибора или отдельно, также есть варианты, имеющие крепеж под DIN-рейку. Использование этих приборов позволяет решить многие задачи автоматизации или в значительной степени повысить экономичность и уменьшить износ электрооборудования за счет временного или циклического включения.

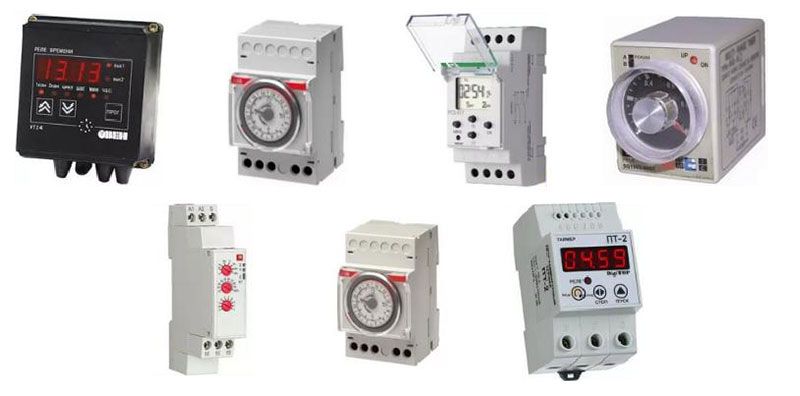

Виды реле времени

Класифицируются реле времени по принципу работы, электропитанию и набору функциональных возможностей.

Механические реле времени

Это пневматические, гидравлические, заводные и анкерные устройства. Они нужны для коммутации цепей в составе специализированных устройств:

• высоковольтного напряжения;
• аккумуляторных узлов;
• ручного управления и т. д.

Однако в современной технике все отчетливее видна тенденция замещения механических устройств высокоэкономичными приборами электронинки.

Электронные реле времени

Сегодня электронные реле практически вытеснили электромеханические аналоги. При этом они обладают:

• высокой экономичностью;
• невысокой стоимостью;
• возможностью дистанционного управления;
• наличием (у некоторых моделей) хорошо заметной индикации, способной отображать большое количество параметров одновременно.

Реле собирают на интегральных компонентах, тип которых зависит от требуемых возможностей. Простые устройства, предназначенные для задержки коммутации или циклического включения цепей, от 1 с до нескольких минут или часов, изготавливают, в основном, на логических микросхемах. Они содержат механические элементы управления:

• кнопки;
• переключатели;
• потенциометры.

Также возможно наличие светодиодной индикации.

Более сложные электронные реле времени имеют программируемый принцип работы. К их дополнительным возможностям относится дисплейная индикация и управление с помощью проводных или беспроводных интерфейсов.

Виды выходных ключей

В зависимости от схемы устройства реле времени отличается по принципу работы выходного ключа. Возможная топология выходного каскада:

• на электромагнитных реле — имеют гальваническую развязку со схемой устройства, но обладают дребезгом контактов. Время задержки — от единиц секунд до нескольких часов;
• на транзисторе — не имеют гальванической развязки, коммутируют только постоянное напряжение. Они обладают большой скоростью включения/выключения, способны работать в интервалах от микросекунд до неограниченного времени;
• на тиристорах (симмисторах) — некоторые модели могут иметь гальваническую развязку. Устройства коммутируют переменное, выпрямленное (несглаженное), либо импульсное напряжение, величиной в сотни вольт. Скорость выключения обусловленна лишь длительностью полупериода (фронта импульса) напряжения коммутации.
