Транзисторы ТО-126: характеристики, принцип и режимы работы, сферы применения
Транзисторы в пластиковых корпусах TO-126 выпускаются российскими и иностранными производителями. Данный тип корпуса может использоваться для содержания в нем различных полупроводниковых приборов, в том числе биполярных транзисторов средней мощности. На лицевой поверхности указывается марка изделия либо применяется кодово-цветовая маркировка транзисторов серии TO-126.
Характеристики транзисторов ТО-126

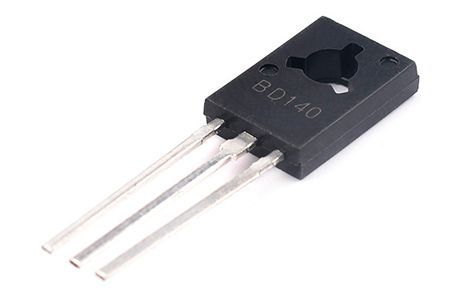

Корпус ТО-126 транзисторов прямоугольный (7,8×11,1 мм), толщиной 2,8 мм. Чуть выше центра прямоугольника есть сквозное поперечное отверстие Ø3 мм для крепления изделия к теплоотводящей поверхности. Перпендикулярная ему лицевая сторона содержит маркировку. Противоположная — медную луженую подложку, электрически соединенную со средним выводом, являющимся электродом коллектора. По обе стороны (если смотреть с лицевой стороны) расположены плоские выводы эмиттера — слева и базы — справа. Возможны другие варианты выводов и их соединение.
Электрические характеристики транзисторов ТО-126:
- Структура переходов (полярность) р-п-р либо п-р-п.
- Максимальное напряжение коллектор-база — предельное значение при котором не происходит электрического пробоя р-п-переходов.
- Максимальный ток коллектора — наибольший ток, который не вызовет перегрева кристалла транзистора.
- Габаритная мощность — максимально допустимое значение мощности, выделяемая на транзисторе при его длительной эксплуатации (в скобках может указываться параметр транзистора ТО-126 в случае креплении его на теплоотвод).
- Статический коэффициент передачи тока h₂₁϶ — определяет отношение коллекторного тока к вызвавшему его току базы и характеризует усилительные свойства транзистора.
- Граничная частота — максимальная скорость изменения напряжения при которой сохраняются усилительные свойства транзистора с заявленными характеристиками.
Применение транзисторов ТО-126: режимы и принцип работы
Усилительные свойства транзистора зависят от схемы включения и режима, вызванного питающими, также входными и выходными параметрами, обусловленные номиналами элементов обвязки. Существуют такие варианты одиночного включения с усилительными свойствами:
- с общим эмиттером (ОЭ) — самая распространенная схема, усиливает как по напряжению, так и по току;
- с общей базой (ОБ) — применяется, в основном, для высоких частот и усиливает только напряжение;
- с общим коллектором (ОК) — высокое входное сопротивление, усиление только по току. Схема еще называется эмиттерным повторителем.
Существует множество вариантов совместного включения 2-х и более транзисторов различной мощности для получения необходимых результатов. Широкая сфера применения транзисторов ТО-126 обусловлена возможностью крепления их на теплоотвод со значительным увеличением нагрузочной способности. Изделия могут эксплуатироваться в предварительных и выходных каскадах, схемах стабилизации и регулирования питающих напряжений, также в качестве электронных ключей.
На сайте компании «ЗУМ-СМД» можно приобрести транзисторы ТО-126 оптом. Невысокая стоимость изделий сочетается с качеством известных зарубежных и отечественных производителей.
