Основные технические характеристики микросхем

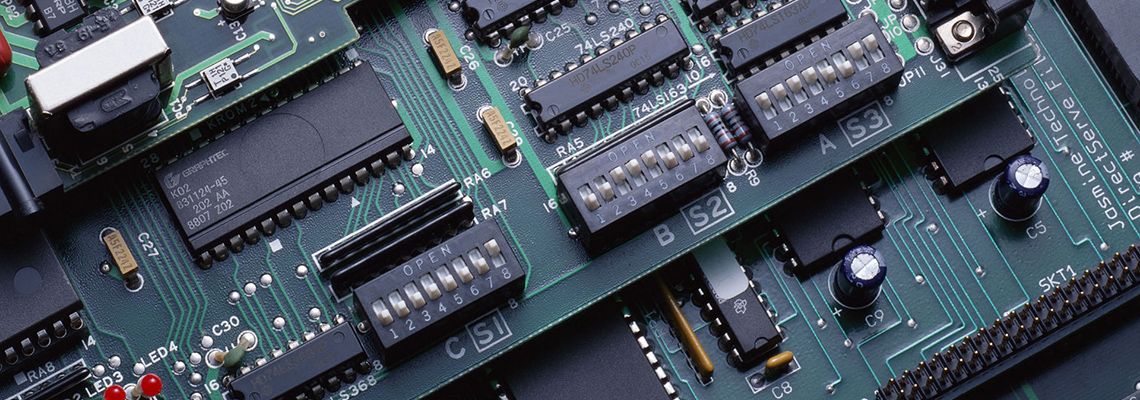

Микросхемы используются практически в каждом современном приборе, придавая ему компактность и возможность эффективно выполнять требуемые функции. Для каждого типа микросхемы технические характеристики соответствуют параметрам, установленным в процессе разработки марки электронного компонента. Электрические характеристики каждого элемента микросхем строго соответствуют маркировке устройства с отклонениями в допустимых пределах. Их параметры регламентируются документацией к изделию.
Основные параметры и классификация микросхем
Для микросхем определяющими являются основные характеристики:
- напряжение питания;
- мощность;
- частота.
Они подразделяются:
- по функциональному назначению;
- степени интеграции;
- серии, классу электронной схемы;
- механическим характеристикам, (тип корпуса, размер техпроцесса и др.);
Также микросхемы классифицируются:
- на аналоговые;
- цифровые;
- комбинированные.
Последние представляют собой драйверы и
Комбинированный тип включает в себя контроллеры, предназначенные для цифровой обработки аналоговых сигналов, или генерации — синтезаторы. Для совместной работы сложных устройств выпускаются специализированные микросхемы из всех представленных выше типов.
Например, для работы процессора или контроллера требуются дополнительные узлы:
- память оперативная, постоянная (цифровой тип);
- преобразователи ввода/вывода информации (комбинированные);
- исполнительные устройства (аналоговые, комбинированные) и др.
Аналоговые компоненты, обычно, имеют небольшой интегральный уровень и состоят из таких элементов:
- операционные усилители;
- УНЗЧ, мощные выходные усилители сигналов;
СВЧ-усилители ;- широкополосные, узкополосные усилители, операционные фильтры частотной селекции;
- коммутаторы сигналов;
- компараторы;
- генераторы,
ШИМ-контроллеры ; - стабилизаторы;
- преобразователи напряжения;
- ограничители
и т. д.
Классифицируются аналоговые микросхемы по мощности и частоте обрабатываемого сигнала.
Цифровые микросхемы, могут быть различной интеграции. Они делятся:
- на элементы жесткой логики (логические элементы, счетчики, дешифраторы, мультиплексоры);
- регистры, элементы памяти;
- программируемые логические элементы, массивы;
- микропроцессоры.
По структуре логики подразделяются на такие типы, их главные характеристики:
диодно-транзисторная логика (ДТЛ) — простота, низкая цена;- с диодами и транзисторами Шоттки (ДТЛШ, ТТЛШ) — простота, низкая цена, высокие скоростные данные;
транзисторно-транзисторная логика (ТТЛ) — высокая помехо- и влагоустойчивость, требует стабильного питания;интегрально-инжекционная логика (ИИЛ) или И2Л — способна работать при напряжении питания 1 В;- на основе полевых транзисторов КМОП (Комплиментарный
Металл-Оксид-Полупроводник ) — высокоэкономичная, возможно питание в широких пределах; - комбинированная — содержит КМОП, ТТЛ структуру, объединив лучшие параметры.
