Какие существуют типы конденсаторов
В современной электронике и электротехнике применяются конденсаторы разных типов с характерным для каждого из них набором свойств. Электрические конденсаторы классифицируются по типу материала диэлектрика, пластин и др. В зависимости от требований к конкретным компонентам, выбирают тип, максимально совместимый по параметрам. Кроме электрических характеристик важны габариты устройства, вес, способ монтажа, а также стоимость.
Классификация конденсаторов

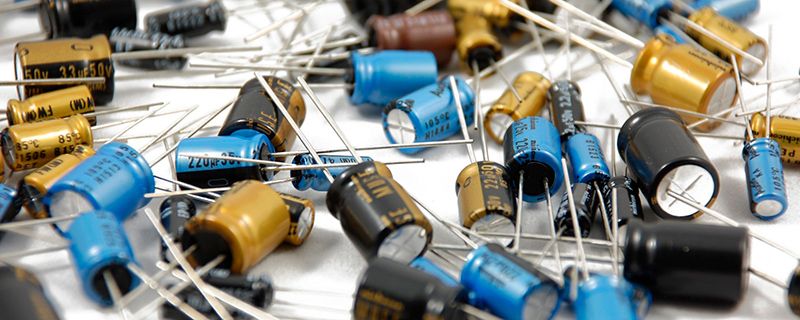

Основным параметром устройств является емкость — величина, измеряемая в Фарадах (на практике используются пико- или микрофарады). Если нужны приборы относительно большой емкости — единицы, десятки или тысячи микрофарад, то применяют электролитические устройства. Они бывают:
- оксидные алюминиевые;
- танталовые конденсаторы;
- ниобиевые и др.
Основной особенностью этого типа изделий является полярность их электродов, несоблюдение которой может вывести прибор из строя. Главным достоинством оксидных алюминиевых устройств с жидким электролитом является низкая цена при высоком значении параметра «емкость/габариты» относительно максимально допустимого напряжения. Все же они имеют ряд недостатков, но для их устранения разработаны приборы с твердым электролитом. Высокие параметры достигаются за счет применения дорогих материалов, а также инновационных технологий изготовления. Все это накладывает дополнительную цену на изделия.
Неэлектролитические виды конденсаторов не имеют полярности и бывают:
- керамические конденсторы;
- пленочные, полипропиленовые;
- бумажные;
- слюдяные;
- стеклянные.
Радиоприборы неэлектролитического типа делятся на классы. Первый имеет улучшенные характеристики с наиболее стабильными параметрами. В качестве обкладки используется серебро, другие драгметаллы, диэлектрик из диоксида титана с добавлением магния, цинка. Такие материалы практически не имеют зависимости емкости от температуры прибора, приложенного напряжения.
У устройств второго класса малая зависимость емкости от приложенного напряжения. Также возможно незначительное нелинейное изменение емкости при больших колебаниях температур. В качестве материалов может использоваться титанат бария, оксиды, силикаты алюминия или магния. Для увеличения соотношения «емкость/габариты» используют диэлектрики с высокой диэлектрической проницаемостью. Однако это сказывается на точности, нестабильности параметров, что некритично для некоторых схем.
Полипропиленовые изделия имеют высокое рабочее напряжение. У слюдяных устройств с обкладками из серебра — высокая стабильность значения емкости от температуры. Бумажные отличаются невысокой стоимостью, поликарбонатные — большим значением емкости (до 10 мкФ) и максимально допустимого напряжения до 400 В.
Для создания электронных устройств требуются различные типы конденсаторов, цена которых зависит от класса, номинала, типа, производителя. Для оптимального подбора требуемых компонентов придется использовать широкий ассортимент конденсаторов, закупать которые лучше всего у одного поставщика. На сайте компании
