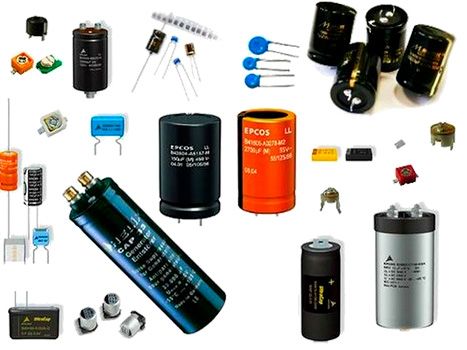

Преимущества алюминиевых конденсаторов и их основные характеристики

Преимуществом алюминиевых конденсаторов является высокое значение соотношения емкости к габаритам при низкой цене изделий. В их категорию входят электролитические пассивные компоненты. Совершенствование технологий их производства позволяет повысить надежность и уменьшить их габариты. Это увеличивает плотность монтажа, а также способствует построению устройств с улучшенными электротехническими параметрами.

Применение и устройство алюминиевых конденсаторов

Для реализации электронных схем часто требуется конденсаторы, величиной от единиц до тысяч или даже десятков тысяч микрофарад. Причем количество таких компонентов в одном приборе может насчитывать десятки или даже сотни штук. Емкость алюминиевых конденсаторов находится в указанных выше пределах, а габариты позволяют использовать их в компактной переносной аппаратуре.

Алюминиевые конденсаторы используются:

• в фильтрах питающего напряжения;
• разделительных фильтрах сигналов с частотой до 30 кГц;
• времязадающих цепях, генераторах;
• полосовых фильтрах.

Электролитический алюминиевый конденсатор состоит из 2-х разновидных слоев фольги алюминия и помещенного между ними сепаратора из бумаги или полимерных материалов, заполненного электролитом. Фольга анодной обкладки подвергается химическому травлению с образованием на ней оксида алюминия. Он является изолятором с высокими диэлектрическими свойствами. Толщина этого слоя, а также его химический состав определяет значение максимально допустимого напряжения. Вторая обкладка конденсатора является катодом. Она состоит из неокисленной фольги и электролита, контактирующих между собой.

Плюсы алюминиевых конденсаторов — компактность и низкая цена. Небольшие размеры алюминиевый конденсатор получил благодаря использованию электролита, который максимально плотно прилегает к диэлектрику. Таким образом достигается максимальное значение емкости при заданной площади обкладок. Однако применяют их, в основном, с длинными выводами, предназначенными для крепления в платы с отверстиями. А вот электролитические конденсаторы в SMD-корпусах используются редко из-за ряда температурных ограничений. В системах автоматической пайки могут монтироваться лишь отдельным этапом.

Параметры алюминиевых конденсаторов

Кроме емкости, основной характеристикой электролитических алюминиевых конденсаторов является максимально допустимое напряжение. Этот параметр указывается с некоторым запасом непосредственно в маркировке алюминиевых конденсаторов, предназначенных для выводного монтажа. SMD-компоненты имеют обозначение, состоящее из буквенной серии и кода, также цифр, определяющих значение:

• емкости;
• максимально допустимого напряжения;
• процента отклонения от номинала.

Конденсаторы, не предназначенные для пайки разогревом всей платы или с применением термовоздушного паяльника покрыты пластиковой пленкой. Она защищает алюминиевый корпус изделия от коррозии. У SMD-компонентов эту функцию выполняет лак, который наносится после всех этапов монтажа.

Качество изделий и их параметры в большой степени зависят от производителя, оборудования для их производства, используемых материалов. Компания «ЗУМ-СМД» сотрудничает только с надежными поставщиками и имеет богатый опыт оценки компонентов. На нашем сайте можно купить алюминиевые конденсаторы оптом. Наши специалисты ответят на вопросы о заказе оптовых партий, доставке.
