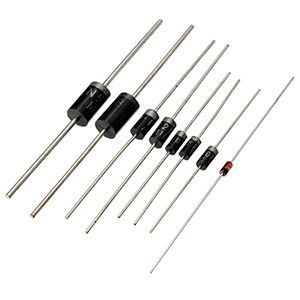

Виды выпрямительных диодов

Для преобразования переменного или импульсного напряжения в постоянное используют различные типы выпрямительных диодов. Они классифицируются по мощности, частотным характеристикам и структуре полупроводника. Современная промышленность выпускает кремниевые выпрямительные диоды и полупроводниковые приборы с барьером Шоттки.

Применение и характеристики выпрямительных диодов

Основные параметры выпрямительных диодов определяют сферу их применения.

• Силовые выпрямительные диоды нужны для выпрямления сетевого напряжения.
• Импульсные выпрямительные диоды используются в импульсных блоках питания, диодных коммутаторах.
• SMD-диоды требуются для крепления на платы поверхностного монтажа.

При разработке электронных схем учитываются основные параметры выпрямительного диода. Их значения важны для соблюдения оптимальных режимов работы, а также замены элементов определенного производителя аналогами. Когда некоторые производители уходят из рынка, то предприятиям приходится пользоваться услугами других поставщиков. Оценка изделий по характеристикам выпрямительных диодов позволяет осуществить наиболее полноценную замену.

Обратное напряжение

Свойства диодов с p-n-переходом таковы, что при достижении на диоде напряжения обратной полярности определенного значения, для данного устройства наступает электрический пробой. Это явление характеризуется резким снижением сопротивления. В зависимости от свойств электрической цепи оно может вызвать увеличение тока до значений, вызывающих прожог полупроводника. Если же электрический пробой происходит в цепи с ограничением ее по току, после выхода из такого режима диод восстанавливается.

А вот диоды Шоттки — не восстанавливаются после пробоя, который ведет их к повреждению и выходу из строя. Поэтому у них импульсное значение обратного напряжения близко к максимальному постоянно действующему.

Прямой ток

Ток, находящийся в открытом состоянии, встречает дифференциальное сопротивление полупроводника. При большой его плотности возможно разрушение полупроводникового слоя. Максимальное импульсное значение тока диод выдерживает больше максимально действующего длительное время, но с оговоркой по длительности импульса.

Прямое напряжение

При протекании тока через открытый в прямом направлении диод носители заряда встречают потенциальный барьер, который вызывает падение напряжения на диоде. Для таких видов выпрямительных диодов оно имеет значение:

• кремниевых — 0,6 — 0,7 В;
• германиевых — 0,3 — 0,5 В;
• Шоттки — 0,15 — 0,45 В.

Рассеиваемая мощность

Падение напряжения на диоде, находящемся в открытом состоянии, при действующем значении тока вызывает рассеивание мощности на приборе. При недостаточном теплоотводе и большом выделении мощности на устройстве, возможен его перегрев. Поэтому этот параметр указывают с оговоркой установки мощного выпрямительного диода на теплоотвод с определенной площадью его поверхности.

Рабочая частота

При смене напряжения на диоде с прямого на обратное, p-n-переходу требуется время на восстановление. В импульсных выпрямителях используют диоды, рассчитанные на десятки и сотни килогерц.

Компания «ЗУМ-СМД» предлагает купить выпрямительные диоды оптом по низкой цене. Оформить заказ можно по телефону +7 (800) 333-48-97 или онлайн.
