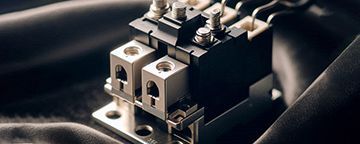

Устройство диодных мостов: как они работают

Предыдущая статья Следующая статья

Диодный мост — важная часть выпрямителя переменного напряжения. Он бывает однофазным или трехфазным и подключается к выводам обмоток трансформатора или генератора для получения однополярного или двухполярного постоянного напряжения. Принцип действия диодного моста основан на односторонней проводимости полупроводниковых диодов.

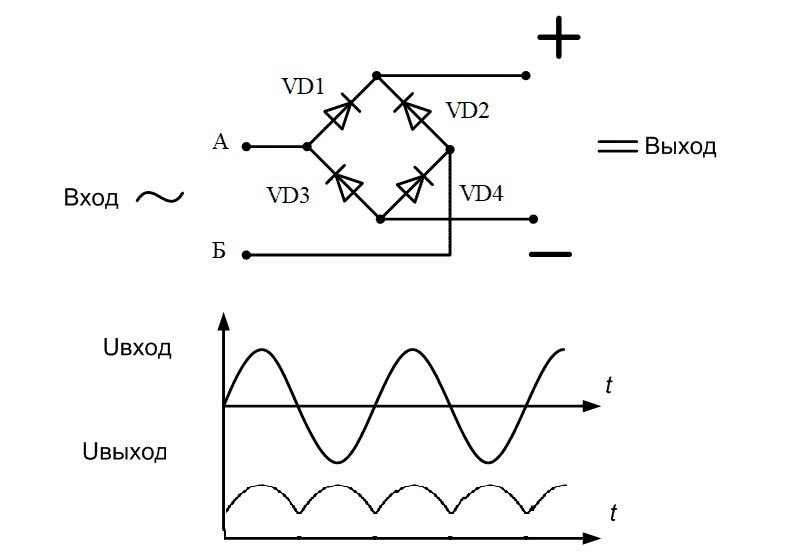

диодный мост схема принцип работы

Схемы и принцип их работы

Диодный мост, предназначенный для работы от однофазного переменного напряжения, состоит из четырех компонентов, а для выпрямления трехфазного тока — из шести. Напряжение после однофазного выпрямителя состоит из чередующихся полуволн. Для образования непрерывного питающего напряжения применяются сглаживающие выпрямители — фильтры. Они состоят:

Пассивные элементы фильтров могут быть:

В состав активных выпрямителей входят мощные транзисторы и элементы управления в составе которых могут находиться аналоговые интегральные компоненты. Также активный фильтр может быть построен на специализированной микросхеме или микросборке с приспособлением для дополнительного теплоотвода.

Устройство трехфазного диодного моста схоже с однофазным, поэтому его принцип действия аналогичный. Две фазы подаются на схему, идентичную однофазному мосту, а третья фаза подключена через два дополнительных диода. Такая схема диодного моста с похожим принципом работы выпрямителя на выходе выдает напряжение практически без пульсаций. Это позволяет обойтись без дополнительных мощных элементов фильтра.

Основные характеристики

В зависимости от назначения диодного моста и принципа работы схемы выпрямления напряжения учитывают параметры полупроводниковых устройств. Их основные характеристики:

Последний параметр учитывают с расчетом нагрева во время работы элементов моста. Для соблюдения оптимальных условий эксплуатации может потребоваться теплоотвод или наличие дополнительной вентиляции радиоэлектронного устройства, согласно силовому принципу работы диодного моста. Это в свою очередь влияет на степень защиты IP корпуса прибора.

Устройство диодного моста и замена компонентов на аналоги

В связи со сложившейся ситуацией на рынке России зарубежные бренды прекращают сотрудничество с отечественными производителями. Ожидается также, что на рынок нашей страны придут производители из других стран, например, из Китая. Также в России есть много компаний, занимающихся выпуском полупроводниковых изделий для выпрямителей.

Замена компонентов на аналоги никак не влияет на характеристики. Иногда не требуется даже переделка рисунка монтажной платы. Некоторые компании выпускают диоды в корпусах ТО-220, в которых содержится два полупроводниковых элемента или ТО-220А с одним компонентом. Оба упомянутых корпуса имеют пластину с отверстием для крепления к теплоотводу.

Компания «ЗУМ-СМД» имеет большой ассортимент радиодеталей различного функционала. У нас можно купить диодные мосты оптом по низкой цене. Изделия обладают высоким качеством, есть товар от различных производителей.
