Расшифровка обозначения групп динамических параметров силовых тиристоров

В каталогах для обозначения типа силовых тиристоров по ГОСТу используется буквенно-цифровая маркировка. Ее расшифровка позволит определить основные свойства силовых тиристоров, найти нужное изделие, отвечающее требованиям сферы их применения.

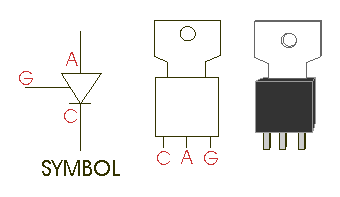

Параметры и порядок обозначения силовых тиристоров

Основным параметром силовых тиристоров, который отображается в названии изделия, является максимально допустимый ток открытого состояния p-n-переходов полупроводникового прибора. Значение указывается в амперах, порядковый номер 6 или 7 (в зависимости от числа буквенных индексов в названии). Характеристики силовых тиристоров по напряжению классифицируются по классам, номер которого указывается в названии, согласно ГОСТ.

Параметр критической скорости нарастания напряжения в закрытом состоянии p-n-переходов полупроводникового прибора распределен по группам. Их маркировка состоит из цифрового кода или 1 буквы и цифры либо нескольких цифр. В обозначении параметров силовых тиристоров могут использоваться такие же буквенно-цифровые группы, составленные:

• по времени выключения прибора;
• то же, включения.

Первой буквой Т обозначается группа полупроводниковых компонентов, относящаяся к силовым тиристорам. Если в названии через дефис далее следуют буквы, то они обозначают тип прибора и его особенности. К примеру, буква:

• Б — быстродействующий.
• Л — лавинного типа.
• С — симметричный.
• Ч — высокочастотный.
• О — оптронный и др.

Третья буква (если имеется) означает наличие дополнительных свойств, подвид. Например, И — импульсный тиристор.

После букв в обозначении марки тиристора следует цифра, указывающая порядковый номер разработки изделия. Следующие 2 цифры характеризуют диаметр и номер конструкционного исполнения. Дальнейшие обозначения следуют через дефис и указывают номинал тока и группы динамических параметров. Если после номинала тока стоит буква Х — это означает, что изделие выполнено с противоположной полярностью (корпус соединен с катодом).

Климатическое исполнение обозначается буквенным кодом. Далее, последней цифрой, от 0 до 5, кодируют категорию размещения устройства в помещениях, отличающихся допустимым диапазоном температуры и влажности.

Примеры обозначения силовых тиристоров

ТС122-25-5-4-УХЛ2 — Тиристор симметричный (симистор), 1-й порядковый номер разработки, 2-й тип размера корпуса и конструкция исполнения — 2. Максимальный, постоянно действующий ток –— 25 А, 5-й класс по напряжению (500 В). 4-я группа по критической скорости нарастания напряжения в закрытом состоянии. Климатическое исполнение для эксплуатации с умеренным и холодным климатом (УХЛ). 2-я группа категории размещения в помещениях или под навесом без теплоизоляции.

ТБИ343-630-14 — тиристор быстродействующий импульсный, номер разработки — 3, конструкционное исполнение — 42 (общего назначения, таблеточного типа). Максимальные номиналы тока — 630 А, напряжения — 1400 В.
