Как проверить целостность тиристора

Тиристор — это полупроводниковый прибор со сложной структурой типа p‑n‑p‑n. При этом есть несколько разновидностей данного компонента, которые отличаются вариантами проводимости, то есть вольтамперной характеристикой. Существует несколько способов, как проверить целостность тиристора. Также для симметричных, запираемых тиристоров, динисторов есть свои особенности проверки.

Проверки тиристоров

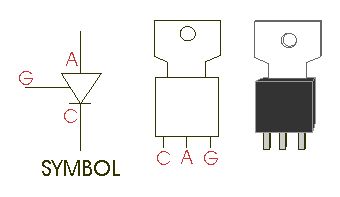

Тиристор (кроме динистора) имеет три электрода и подключается к двум цепям: силовой и управляющей. Проверке подлежат обе цепи. Для динистора потребуется подача напряжения до значения его отпирания.

Как проверить целостность тиристора

Проверку можно осуществить с помощью омметра с напряжением измерения 3 — 12 В. Для такого способа достаточно проверить цепь управления: она должна иметь низкое сопротивление при любой полярности. Практически все незапираемые и некоторые типы запираемых тиристоров (также симисторы), имеют общий участок p-n-перехода, как для силовой цепи, так и для управления. У разных типов цепь управления может быть от управляющего электрода:

• к аноду;
• катоду;
• первому электроду.

Согласно структуре тиристора, между управляющим электродом и общим электродом в цепи управления образуется p-n-переход. Однако по проводимости он не ведет себя как диод из-за большого уровня легирования области полупроводника с отводом управляющего электрода. Эта цепь одинаково проводит ток как при прямой, так и при обратной полярности омметра с небольшим напряжением, показывая сопротивление более 100 Ом (до 600 Ом).

Для всех тиристоров одной модели, при измерении прибором с одинаковым напряжением и током, сопротивление цепи управления будет примерно одинаковым при различной полярности. Любое электрическое или термическое повреждение приведет к изменению структуры цепи управления. Она может получить проводимость диода или иметь замыкание либо большое сопротивление. Это будет свидетельствовать о неисправности.

Проверка с помощью специальной тестовой схемы

Иногда возможно механическое, химическое или коррозийное повреждение силовой цепи тиристора в участке, не связанном с цепью управления. В таких случаях проверка описанным методом может не выявить отсутствия целостности тиристора. Для полной и точной проверки состояния работоспособности прибора потребуется включить его в тестовую схему. Она должна иметь аналог силовой цепи с параметрами:

• тока в диапазоне от значения удержания до номинального;
• напряжения в определенном для данного тиристора диапазоне;
• нагрузка должна отображать положение включенного состояния.

В качестве аналога цепи управления может служить кнопка с ограничительным резистором. Также в этой цепи должен быть источник питания с напряжением, которое входит в диапазон значений параметра управляющего импульса для данного тиристора. Тестовая схема рассчитывается под определенную модель.
