Типы выходов у логических микросхем
Логические микросхемы составляют часть цифровых интегральных компонентов. Корпуса всех микросхем стандартизированы, в одном и том же их типе может быть размещена разная электронная схема: аналоговая, цифровая или комбинированная. Рассмотрим какие типы выходов бывают у современных логических микросхем.
Выводы логических микросхем
Электроды микросхем делятся на выводы:
- питания;
- входных сигналов;
- выходных сигналов;
- совмещенные;
- коррекции, времязадающих цепей и кварцевой стабилизации.
Последние типы выводов в современной электронике редко используются, но они также могут быть задействованы как расширение по логическим операциям и др. В качестве электропитания, обычно используют 2 электрода:
- «−» — подключенный к общему выводу устройства;
- «+» — положительный электрод для питания устройства.
В некоторых типах может использоваться третий вывод — минусовой электрод для подачи отрицательного смещения. Такие элементы используются только в специальной технике для повышения помехоустойчивости.
Входные выводы
Входы микросхем служат для подачи информации на элементы. Существует множество видов входов, по-разному влияющих на работу устройства. Классифицируются они:
- на входы логических состояний;
- импульсные сигналы.
Последние имеют воздействие:
- по фронту импульса;
- по спаду.
В некоторых элементах все импульсные входы реагируют только на начало импульса, а у других — на спад. Но есть устройства, например инверсные счетчики, в которых один вход реагирует на фронт, а другой на спад напряжения в импульсе.
Логические состояния некоторых входов могут:
- иметь непосредственное воздействие;
- считываться при определенных действиях.
Следует учитывать, что для разного типа логики, также различных серий микросхем, существуют свои стандарты напряжений логических состояний и сопротивления входов.
Свободные и неиспользуемые входы за счет снижения сопротивлений межвыводной изоляции, вызванные влагой и другими внешними факторами, также емкостными и индуктивными связями могут воспринимать некоторое напряжение — ложные состояния. Для предотвращения такого «паразитного» эффекта их шунтируют к общему электроду непосредственно или через резистор.

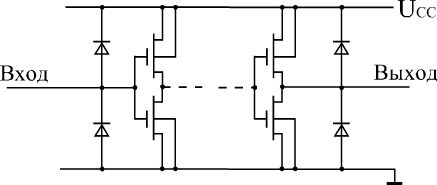

Выводы выходных каскадов
Выходные каскады имеют 3 принципиально разных типа выходных каскадов. Различают выходы логических микросхем:
- стандартные 2С — имеют только 2 состояния, логический ноль (вывод соединен транзисторным ключом к минусовому электроду) и логическая единица (транзисторный ключ соединяет выход с плюсом);
- с открытым коллектором — имеет 2 состояния, логический ноль (транзисторный ключ соединяет выход с минусом) и единица (нагрузочный резистор коллекторной цепи выходного каскада подключен к плюсу, при выключенном транзисторе высокий потенциал единицы снимается с резистора);
- высокоимпендансный 3С — кроме двух основных имеет еще Z-состояние (положение, при котором выход не соединен ни с каким из потенциалов, разомкнут).
Элементы могут иметь выводы, у которых входы совмещены с выходами. Это так называемые двунаправленные выводы, для них могут потребоваться специальные элементы для разграничения или согласования.
