Термопаста: зачем она нужна и как работает?
Зачем нужна термопаста в электронике? Она улучшает теплоотвод от греющихся электронных компонентов. Таким образом, система работает в оптимальном режиме. Но срок годности термопасты ограничен, по его истечению свойства материала ухудшатся. Поэтому необходимо позаботиться об обслуживании электронных приборов и регулярно менять теплопроводящий материал. Расскажем, как часто нужно менять термопасту и как это повлияет на эффективность работы электронного оборудования.
Для чего нужна термопаста
Некоторые дискретные и интегральные компоненты электроники в процессе работы выделяют большее количество тепла, чем могут рассеять. Поэтому их необходимо устанавливать на теплоотвод. Теплоемкие транзисторы, микросхемы, микроконтроллеры и микропроцессоры обычно имеют металлизированную поверхность, рассчитанную на контакт с радиатором.
Однако механическое соприкосновение двух металлических поверхностей, даже при их плотном прижатии не создает надежного контакта отводу тепла. Нанесение термопасты на контактируемые поверхности в значительной степени улучшает теплопроводимость образовавшегося контакта. Таким образом, электронный компонент будет работать в заданном ему режиме.
Надежный теплоотвод очень важен, так как переизбыток тепла расплавит кристалл прибора, и он выйдет из строя. Естественно, существует электронная защита, и она успешно применяется. Но ее действие заключается в блокировке греющегося электронного компонента до того времени, пока его температура нормализуется.
Для интегральных компонентов действие автоматической температурной защиты выражается в плавном изменении свойств до такой степени, чтобы кристалл выделял меньше тепла. Обычно это выражается многократным снижением скорости обработки информации. Старая термопаста не способна отводить тепло в таком объеме, который необходим. Если ее не обновить, оборудование будет работать со сбоями или совсем выйдет из строя.
Когда и как менять термопасту
Термопасту меняют раз в год, если неизвестны ее свойства, или раз в полгода, если наблюдаются проблемы с теплоотводом. В случае, если производитель материала определил более длительный срок эксплуатации, то можно ориентироваться на эту информацию.
Годность термопасты определяется визуально. Она становится непластичной и крошится. Для смены теплопроводящего материала необходимо демонтировать элемент теплоотвода, прижатый к радиаторной поверхности электронного компонента. Затем необходимо удалить все остатки старого материала. Сделать это нужно насухо с помощью ветоши и мягкой щетки.
Внимание! Применять растворители для обработки поверхностей, расположенных рядом с миниатюрными электронными компонентами нельзя. Это может повредить их защитное лакокрасочное покрытие.

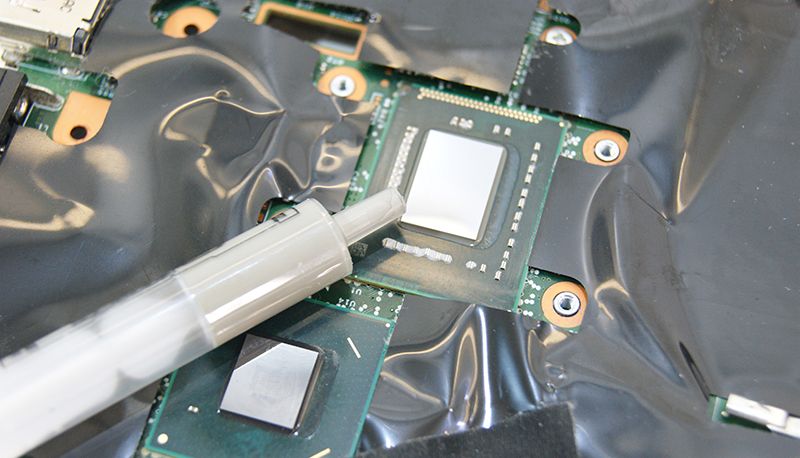

Старая термопаста вытирается легко. Но вот как правильно наносить термопасту, следует знать. Необходимо быть внимательным и обратить внимание на равномерность слоя.
Не должно быть:
- локальных сгустков;
- даже маленьких участков с отсутствием пасты:
- скоплений материала на торцах теплоотводящей площадки (важно для токопроводящих термопаст).
Термопроводящим материалом смазывают только поверхность электронного компонента (одну сторону). Какую термопасту использовать — зависит от бюджета и требований к изоляционным характеристикам соединения. Если термоконтакт содержит изоляционные прокладки или крепление с радиатором расположено на печатной плате с электронными компонентами, то работают с нетокопроводящими материалами. В другом случае можно использовать металлосодержащую термопасту.
