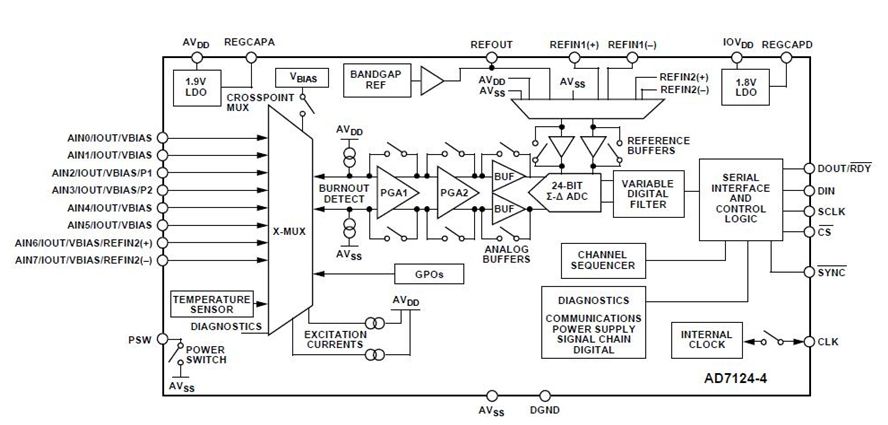

AD7124-4 – четырёхканальный 24-разрядный сигма-дельта АЦП. Низкий уровень шума, система диагностики, а также малое энергопотребление. (Analog Devices, Inc)
AD7124-4 конфигурируeтся для работы с входными сигналами (4 дифференциальных либо с 7 псевдодифференциальных).
AD7124-4 обладает встроенными аналоговыми буферами, а также усилителями с программируемым коэффициентом усиления, благодаря этому можно подавать сигналы низкого уровня сразу на вход микросхемы.
Микросхема подавляет помехи на частотах 50 Гц и 60 Гц, при работе на частотах обновления выходных данных 25 SPS.
AD7124-4 обладает встроенным источником опорного напряжения (дрейф не более 15 ppm/°C). Тактирование AD7124-4 реализовывается и от внутреннего источника тактового сигнала частотой 614,4 кГц, и от внешнего. А также имеется встроенная система диагностики, гарантирующая контроль за состоянием источника опорного напряжения, записью/чтением команд, за состоянием цепей питания и входных цепей.
Температурный диапазон: -40 °С до +105 °С. У AD7124-4 2 варианта исполнения корпуса: 32-выводной корпус LFCSP_WQ или 24-выводной TSSOP.
Технические характеристики
- Рабочий температурный диапазон: от –40°C до +105°C
- Интегральная нелинейность: ±2 ppm/FSR
- Разрядность: 24 бит
- Максимальный ток потребления: 930 мкА
- Напряжение питания аналоговой части: от 2,7 В до 3,6 В, ±1,8 В
- Напряжение питания цифровой части: от 1,65 В до 3,6 В
- Частота дискретизации: от 1,17 SPS до 19200 SPS
- Количество каналов: 4
- Средний уровень шума: 20 нВ.
- Корпус: 32-выводной LFCSP_WQ или 24-выводной TSSOP
